エアコン プレッシャースイッチの点検方法｜故障症状と確認手順を徹底解説

夏の盛りにエアコンをONにしたのに、なぜか生温い風しか出てこない。あるいはコンプレッサーが「カッチンカッチン」と妙な音を立てて頻繁にオンオフを繰り返す。こういった症状に心当たりがあるなら、犯人はプレッシャースイッチである可能性が高い。地味な部品だが、エアコンシステム全体を守る番人のような存在だ。

プレッシャースイッチとは何か

まず基本から押さえておこう。プレッシャースイッチは、冷媒の循環状態を常時チェックするセンサーのような役目を果たしており、エアコンの心臓部とも言えるコンプレッサーの保護にも貢献している。圧力の変動を瞬時に感知し、制御ユニットへ信号を送ることで、無駄なエネルギー消費や過度な負荷を防止する。

具体的な動作原理を言えば、圧力スイッチはダイアフラム構造を採用しており、コンプレッサー内の圧力が上昇するとダイアフラムが変形して接点を非接触状態にし、モーターへの電気の流れを止める仕組みになっている。圧力が一定値を下回ると、ダイアフラムは元の状態に戻ってスイッチを再びONにし、コンプレッサーが動作するようになる。

エアコン圧力スイッチは、エアコンガス配管内の圧力が高くなり過ぎたり低くなり過ぎた場合に、エアコンのメカニズムを保護すべく作動を停止させるためのスイッチだ。エアコンの作動を止めることで冷気が出なくなり、エアコンシステムに不具合があることを知らせる役割も担っている。小さな部品だが、その存在がなければコンプレッサーは過負荷で焼き付きを起こしかねない。

プレッシャースイッチが故障すると何が起きるのか

故障のパターンはいくつかに分類できる。プレッシャースイッチの故障は「止まらない」「起動しない」「カチカチと繰り返す（チャタリング）」の3パターンに分かれる。自動運転を制御する最重要部品であり、故障を放置するとモーター焼損やタンク過圧の原因になる。

圧力スイッチが機能しなくなると、エアコンプレッサーが圧力に達していたにも関わらず自動停止することなく動き続けてしまう。逆に再起動圧力になってもエアコンプレッサーを動かすことができず、停止したままになるケースもある。どちらの状態も、現場の生産性や安全性に直結する深刻な問題だ。

チャタリングについては特に厄介だ。モーターが起動と停止を短時間に繰り返す「チャタリング」は、プレッシャースイッチのディファレンシャル不良が原因で、カットイン圧力とカットアウト圧力の差が極端に小さくなると、わずかな圧力変動でスイッチが何度もON/OFFを繰り返す。これが車のエアコンで起きると、あの耳障りな「カッチンカッチン」という音として現れる。

エアコン プレッシャースイッチの主な故障症状一覧

点検の前に、まず症状から原因をある程度絞り込んでおくと作業が効率的になる。下の表を参考にしてほしい。

冷房中に頻繁にオンオフを繰り返す現象が見られる場合、プレッシャースイッチが意図せず作動している可能性がある。この誤作動は、スイッチ内部の接点異常や感知精度の低下によって引き起こされることがある。また、コンプレッサーやエアコンの制御ユニットとの連携不良が関係しているケースもあり、複数の要因を視野に入れた点検が求められる。

エアコン プレッシャースイッチの点検方法：ステップ別解説

ステップ1：目視で外観を確認する

工具を持つ前に、まず目で見て異常がないか探る。これだけで多くの情報が得られる。カバーの変色や溶けは接点のアーク放電で内部が高温になった証拠であり、交換が必要なサインだ。端子の焼け跡・変色は配線端子が黒く変色していれば接触不良の進行を示す。水滴やサビの付着は湿気がスイッチ内部に侵入すると接点腐食の原因になる。

ダイアフラムに亀裂が入ることや、エア漏れ、異音、スイッチの開閉に不具合など様々なケースが発生するため、注意が必要だ。目視の段階で亀裂やオイルにじみが確認できれば、ほぼ交換確定と見てよい。

ステップ2：コネクタ直結による導通確認（カーエアコン向け）

カーエアコンでは、比較的シンプルな方法でプレッシャースイッチの不良を素早く切り分けられる。プレッシャースイッチ用の2Pコネクタをテストリードで直結し、この状態でエアコンが正常に作動するなら圧力の検知が悪いと判断できる。要するに、スイッチを回路から除外した状態でシステムが動けば、スイッチ自体が問題の元ということだ。

点検方法はカプラーをリキッド・タンクから抜いて短絡させると、マグネット・クラッチが作動してコンプレッサーが回る仕組みを利用する。抜くとマグネット・クラッチは作動せず、短絡させると稼働するため、状態の切り分けが可能だ。

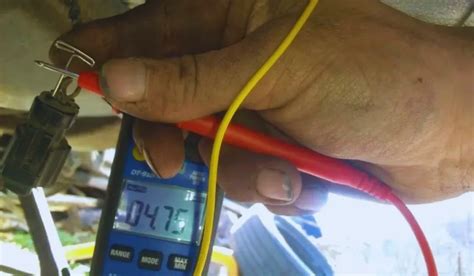

ステップ3：テスター（マルチメーター）で接点導通を測定する

より精密な確認にはテスターを使う。テスター（マルチメーター）を使って接点の導通を確認できる。電源プラグを抜いた状態で、プレッシャースイッチの入力端子と出力端子間の抵抗値を測定する。点検は必ず電源プラグを抜いた状態で行い、100V（または200V）の電気が流れているため、通電状態での作業は感電の危険がある。

正常な状態では、スイッチがONのとき抵抗値はほぼゼロ（導通あり）を示し、OFFのとき無限大（導通なし）になる。この動作がはっきりしない場合は接点の劣化が疑われる。

ステップ4：マニホールドゲージで冷媒圧力を確認する

プレッシャースイッチの作動を確認するためには、冷媒の圧力が規定の範囲内にあるかどうかをチェックすることが大切だ。専用の高精度ゲージを使って圧力を測定し、エアコンメーカーが指定する基準値と照らし合わせて確認する。圧力値が正常範囲にあるにもかかわらずスイッチが正しく動作しない場合、スイッチ本体の異常と断定できる。

エアコンガス配管の圧力が高くなり過ぎる場合は、配管通路内に何らかの異物が入り込みガスの通り道を塞いでいることが原因として考えられる。逆に圧力が低くなり過ぎる場合は、エアコンガスが抜けてしまっているのが原因だ。どちらのケースも、スイッチが正常であればコンプレッサーを自動停止させて保護する仕組みが働く。

ステップ5：センサータイプの場合は電圧確認

最近の車両ではON/OFF式の旧来のスイッチではなく、圧力センサーとして電圧信号を出力するタイプも多い。センサー電圧は現在一般的に5V電源を使用しており、エアコンガスがほぼ規定量入っているにもかかわらず「エアコンガスが入っていない」状態の電圧回答が出ればシステムが作動せず、圧力センサーは故障していると判断できる。こうしたセンサータイプはサーキットテスターで出力電圧を実測し、スペック値と比較するのが正しい手順だ。

フィルターの詰まりも見逃せない

プレッシャースイッチの誤作動は、スイッチ本体の問題だけとは限らない。配管側のフィルターに汚れが詰まっているケースもある。アルミ粉とオイル分が混ざった汚れで、レシーバータンクを通過してしまったコンプレッサーの摩耗カスなどが原因と考えられる。フィルターに汚れがあれば、脈動がある場合にスイッチが正確に追従できなくなる可能性がある。

一部のプレッシャースイッチには、内部または外部に微細なフィルターが備えられており、冷媒中の異物や埃をブロックする役割を担っている。目詰まりが発生すると冷媒の流れが阻害され、誤作動や反応の鈍さを招くことがある。清掃方法としては、スイッチを取り外して圧縮空気で吹き飛ばすか、中性洗剤でやさしく洗い流す方法がある。

交換の目安と費用感

点検の結果、交換が必要と判断した場合はどれくらいのコストを想定すればいいか。プレッシャースイッチの寿命は、使用頻度にもよるが一般的に5〜10年、またはON/OFF回数で10万〜30万回程度だ。部品代は機種により2,000〜8,000円程度で、専門店に交換を依頼する場合は工賃込みで5,000〜15,000円が相場となっている。

カーエアコンの場合は少し事情が異なる。エアコン修理の交換パーツが「エアコン圧力スイッチ」の場合には、一般パーツを利用して平均的に13,520円の費用が掛かる。車種によって取り付け場所が異なるため、工賃の幅は大きい。

小さな不調を放置すると、時間の経過とともにシステム全体への影響が広がる可能性がある。冷媒の異常圧力によりコンプレッサーに過負荷がかかると、最終的には高額な修理費用につながることも考えられる。早めに動いたほうが、結果的に財布にやさしい。

交換部品を選ぶときの注意点

新しいスイッチを選ぶ際は、単に安さで選ぶと後悔することがある。端子の数や形状、スイッチが作動する圧力の範囲、取り付けネジのサイズ、さらには配線の接続方式など、細かな仕様が一致しているかを丁寧にチェックする必要がある。プレッシャースイッチには車両や機種ごとに対応する型番があるため、取扱説明書やメーカーの資料を確認して正確な情報を得ることが重要だ。

圧力スイッチはコンプレッサーのシステムにおいて重要な役割を果たすため、正確に圧力設定ができる信頼性の高い部品を使う必要がある。純正品か、対応が明記された信頼あるメーカーの製品を選ぶのが安全だ。

定期点検で未然に防ぐ

季節の変わり目だけでなく、エアコンを頻繁に使用する時期の前後にも点検を行うと安心だ。また、定期点検を記録として残しておくことで、経年変化の傾向を把握しやすくなり、早期対応にも役立つ。

日々の業務でコンプレッサーを長く安定して使い続けるためには、定期的な点検や日常的なメンテナンスが非常に重要だ。小さな異変や汚れの蓄積は大きな故障や生産停止につながるリスクを高めてしまう。異音や性能低下を感じたら、放置せず早めに対処することが肝心だ。

徐々に冷風が出なくなる症状は、電磁クラッチのプレッシャースイッチの故障による制御異常が考えられる。こういった場合は、電磁クラッチのヒューズやリレー、スイッチなどを交換することで直る場合がある。どこまで自分で作業するかの判断は、テスターを使った導通確認が一つの分岐点になる。自信がなければ、専門の整備工場に依頼するのが最善だ。

まとめ：プレッシャースイッチ点検は難しくない

エアコンのプレッシャースイッチは地味な存在だが、システム全体の安全を陰で支える重要部品だ。点検の手順を整理すると、まず目視による外観確認、次にコネクタ直結や導通テストで電気的な動作をチェック、そして冷媒圧力との整合性を確認するという流れになる。フィルターの汚れや配線のゆるみが原因のこともあるため、スイッチ本体の交換だけで解決しないケースも念頭に置いておきたい。

作業前には必ず電源を落とし、冷媒を扱う場合は専門知識と適切な装備を準備すること。適切なタイミングで点検を行い、小さなサインを見逃さないことが、コンプレッサーの長寿命化とエアコンの快適な動作につながる。
